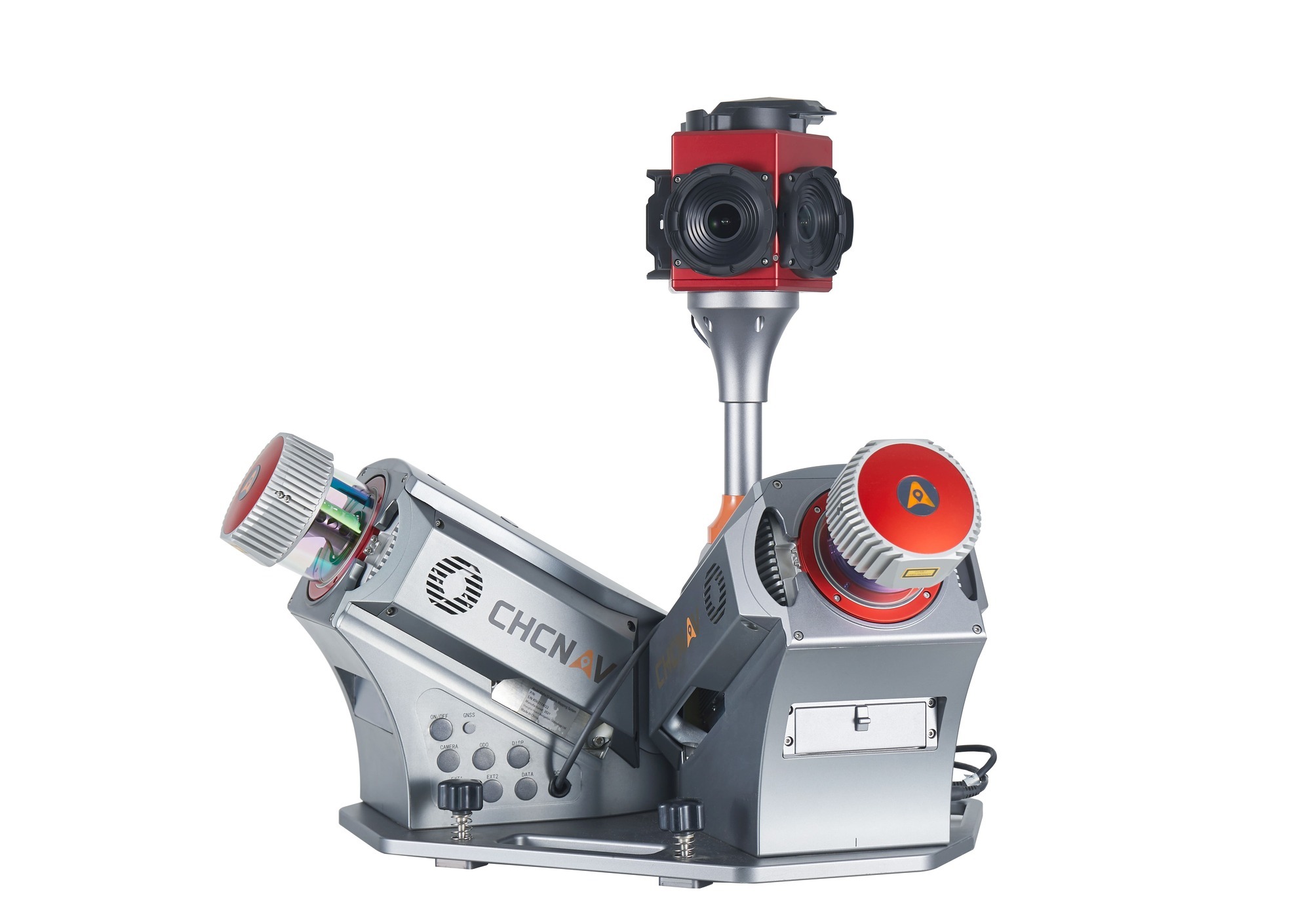

Система мобильного картографирования Alpha3D Dual
По запросу
Выберите подарок
При покупке данного товара вам полагается один из подарков представленных ниже
В наличии
Alpha3D Dual объединяет в одном легком, защищенном и компактном корпусе самые передовые разработки в области высокоточного, дальнобойного и высокоскоростного лазерного сканирования, высококачественного получения HDR фотоизображений совместно с высокочастотным спутниковым приёмником и инерциальной системой
ПРИМЕНЕНИЕ
- дорожное строительство
- железные дороги
- туннели
- системы «Цифровой город»
- инфраструктура энергетического комплекса
- нефте и газопроводы
- открытые карьеры
- водное хозяйство
- ВВП аэропортов
Два высокопроизводительных лазерных сканера
- Дальность сканирования – до 420 м
- Скорость сканирования - 2 млн точек в секунду
- Плотное облако точек даже при высокой скорости движения
- Высококачественное облако точек при низком уровне шума
- Камера HDR 30 Мп
- Облака точек синхронизированы с панорамными изображениями
- Возможность подключения дополнительных фотокамер

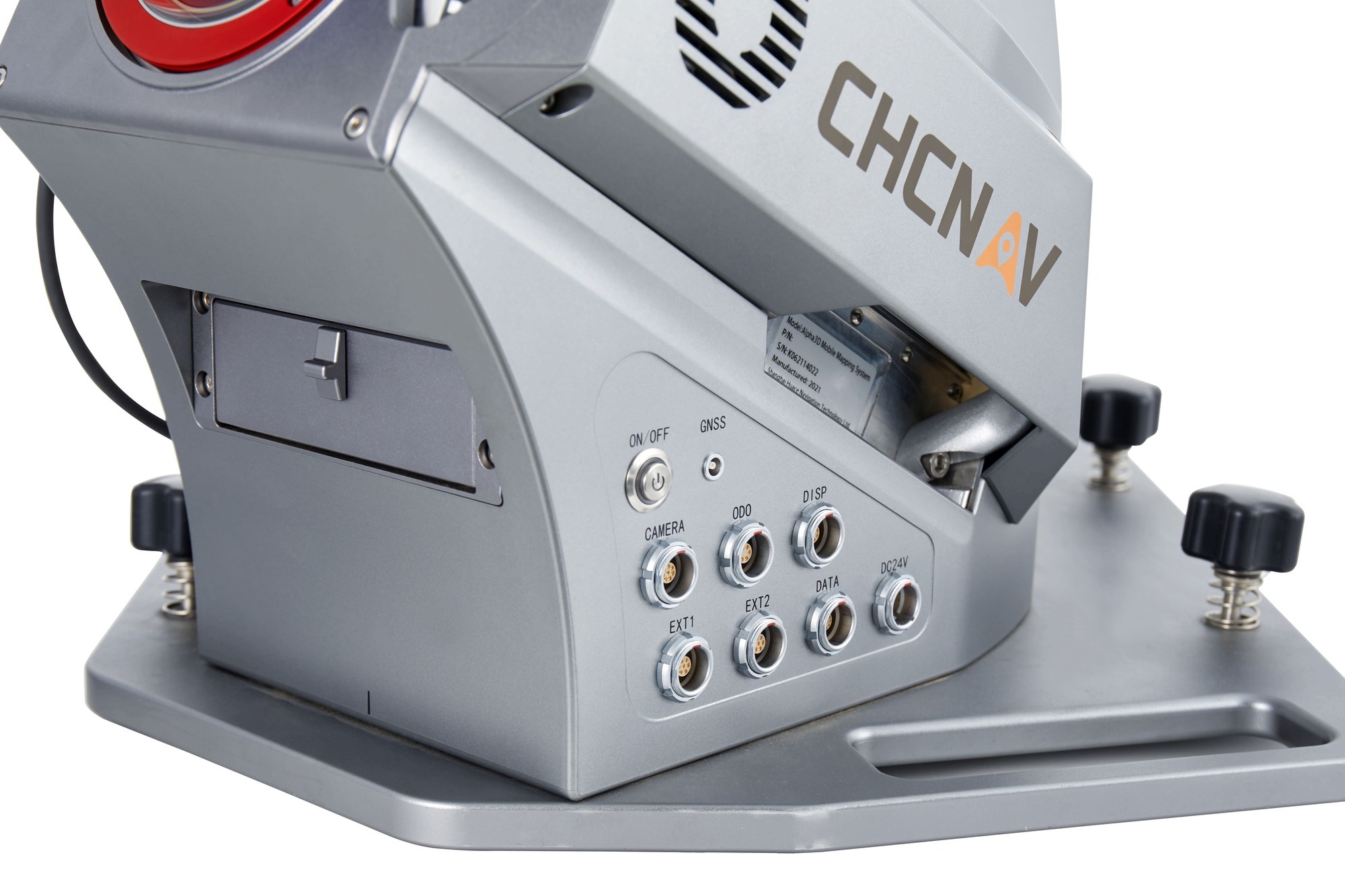

- 2 порта RS232 для подключения внешних устройств
- Возможность установки дополнительной ГНСС-антенны
- Возможность подключения одометра
- Съёмный SSD диск для быстрой передачи информации
- Настройка съёмки и автоматическая запись данных
- Доступ через браузер на любом устройстве
- Подключение через WiFi или LAN
- Простое и понятное в управлении
- Понятный пользовательский интерфейс
- Импорт данных с системы мобильного лазерного сканирования
- Обработка облаков точек
- Сшивка облаков точек, в том числе с нескольких маршрутов
- Уравнивание по контрольным точкам
- Создание панорамных изображений, в том числе с помощью маски
- Мощный движок обработки большого количества данных
- Экспорт облака точек в распространенные форматы
Название
Значение
Дата выпуска
2019
Точность по внешней сходимости без контрольных точек, план, мм
25-30
Точность по внешней сходимости без контрольных точек, высота, мм
25-30
Возможность установки на ТС
Монтажная площадка с возможностью установки на любой вид ТС (автомобиль, ж/д тележки и поезда, водный транспорт)
Масса измерительного блока, кг
27
Размеры измерительного блока, см
51.3x62x67.2
Масса монтажной площадки, кг
16
Размеры монтажной площадки, см
72x31x12
Масса источника питания, кг
В зависимости от количества батарей
Размеры источника питания, см
62.9x49.7x5.3
Класс пыле-влаго защиты
IP64
Рабочая температура
от -10°C до +40°C
Температура хранения
от -20°C до +50°C
Влажность (рабочая)
до 80
Скорость движения ТС, км/ч
40 (макс - 110)
Источник питания
Внешний источник питания в защитном кейсе. Батареи стандартные, автомобильные, замена может производиться пользователем самостоятельно
Время работы
Зависит от количества ячеек в системе питания. 1 ячейка = 2 часа работы
Энергопотребление
240 Вт стандартно
Система ГНСС
Мультисистемная плата GPS/ГЛОНАСС/Gallileo/Beidou с поддержккой SBAS/QZSS и L-Band, подключение двух антенн
Частота обновления ГНСС-системы, Гц
20
Частота обновления инерциальной системы, Гц
Стандартно 600
Датчик пройденного пути (одометр)
Да, опционально
Точность определения местоположения, без потери сигналов ГНСС, СКП
1 см в плане, 2 см по высоте
Точность ориентации ° крен/тангаж, СКП
0.005
Точность ориентации ° курс, СКП
0.010
Камера
Сферическая камера Flir LadyBug 5+, возможность подключения дополнительных камер
Количество камер
6 сенсоров Sony IMX264, разрешение 5 Мп каждый
Количество кадров, fpc
5
Поле зрения
360° x 270°
Дополнительные камеры
Опциональная панорамная камера (4 x камеры),разрешение 7360 x 4912
Тип сканера
Riegl VUX-1HA - стандартно, Riegl VUX-1UAV - опционально
Количество сканеров
1, второй - опционально
Частота измерений, Гц
2 х 250
Сектор сканирования
360°
Скорость сканирования, точек в секунду
2 х 1 млн.
Максимальная дальность сканирования, м
420 - 300 тыс. изм. в сек / 235 - 1 млн. изм. в сек / 920 м - 500 тыс. изм в сек
Относительная точность сканирования на 50 м, мм
5
Плотность сканирования на скорости 40 км/ч, см
2
Подключение дополнительных датчиков и оборудования
1 порт для дополнительной антенны ГНСС, 2 порта RS232 для подключения дополнительных датчиков (с поддержкой NMEA и PPS)
Хранение данных
сменный SSD 2 Тб
Объем данных, Гб/км
~4
Управляющий компьютер
Интегрированный, многоядерный, промышленный ПК с низким уровнем энергопотребления
ПО для сбора геопространственных данных
CoCapture, не требующее установки, управление через web-браузер
Управление системой
Через любой планшет/ПК, с поддержкой WiFi/LAN
Значение
Дата выпуска
2019
Точность по внешней сходимости без контрольных точек, план, мм
25-30
Точность по внешней сходимости без контрольных точек, высота, мм
25-30
Возможность установки на ТС
Монтажная площадка с возможностью установки на любой вид ТС (автомобиль, ж/д тележки и поезда, водный транспорт)
Масса измерительного блока, кг
27
Размеры измерительного блока, см
51.3x62x67.2
Масса монтажной площадки, кг
16
Размеры монтажной площадки, см
72x31x12
Масса источника питания, кг
В зависимости от количества батарей
Размеры источника питания, см
62.9x49.7x5.3
Класс пыле-влаго защиты
IP64
Рабочая температура
от -10°C до +40°C
Температура хранения
от -20°C до +50°C
Влажность (рабочая)
до 80
Скорость движения ТС, км/ч
40 (макс - 110)
Источник питания
Внешний источник питания в защитном кейсе. Батареи стандартные, автомобильные, замена может производиться пользователем самостоятельно
Время работы
Зависит от количества ячеек в системе питания. 1 ячейка = 2 часа работы
Энергопотребление
240 Вт стандартно
Система ГНСС
Мультисистемная плата GPS/ГЛОНАСС/Gallileo/Beidou с поддержккой SBAS/QZSS и L-Band, подключение двух антенн
Частота обновления ГНСС-системы, Гц
20
Частота обновления инерциальной системы, Гц
Стандартно 600
Датчик пройденного пути (одометр)
Да, опционально
Точность определения местоположения, без потери сигналов ГНСС, СКП
1 см в плане, 2 см по высоте
Точность ориентации ° крен/тангаж, СКП
0.005
Точность ориентации ° курс, СКП
0.010
Камера
Сферическая камера Flir LadyBug 5+, возможность подключения дополнительных камер
Количество камер
6 сенсоров Sony IMX264, разрешение 5 Мп каждый
Количество кадров, fpc
5
Поле зрения
360° x 270°
Дополнительные камеры
Опциональная панорамная камера (4 x камеры),разрешение 7360 x 4912
Тип сканера
Riegl VUX-1HA - стандартно, Riegl VUX-1UAV - опционально
Количество сканеров
1, второй - опционально
Частота измерений, Гц
2 х 250
Сектор сканирования
360°
Скорость сканирования, точек в секунду
2 х 1 млн.
Максимальная дальность сканирования, м
420 - 300 тыс. изм. в сек / 235 - 1 млн. изм. в сек / 920 м - 500 тыс. изм в сек
Относительная точность сканирования на 50 м, мм
5
Плотность сканирования на скорости 40 км/ч, см
2
Подключение дополнительных датчиков и оборудования
1 порт для дополнительной антенны ГНСС, 2 порта RS232 для подключения дополнительных датчиков (с поддержкой NMEA и PPS)
Хранение данных
сменный SSD 2 Тб
Объем данных, Гб/км
~4
Управляющий компьютер
Интегрированный, многоядерный, промышленный ПК с низким уровнем энергопотребления
ПО для сбора геопространственных данных
CoCapture, не требующее установки, управление через web-браузер
Управление системой
Через любой планшет/ПК, с поддержкой WiFi/LAN
| 191206020252 030 000 | СИСТЕМА МОБИЛЬНОГО КАРТОГРАФИРОВАНИЯ ALPHA3D | 1 |
| 0101 100 003 | Лазерный сканер Riegl VUX-1HA | 2 |
| 2404 010 004 | Панорамная камера LadyBug5+ | 1 |
| 0101 080 018 | Диск жесткий 2Тб SSD | 1 |
| 0201 050 363-2 | Крепление на телескопическую платформу | 1 |
| 1911 110 013 | Телескопическая платформа на рейлинги автомобиля | 1 |
| 3204 990 009 | Защитный чехол | 1 |
| 3204 070 001 | USB накопитель | 1 |
| 3204 990 008 | Рулетка | 1 |
| 0101 070 086 | Источник питания | 1 |
| 0105 000 412 | Кабель передачи данных SATA-USB3 | 1 |
| 3204 050 002 | Транспортировочный кейс | 1 |
| 1903 110 005 | Аккумуляторы в контейнере | 1 |
